雨水收集人工手动弃流方案



人工手动弃流
设有24小时值班场所，投资低，基本无运行费用

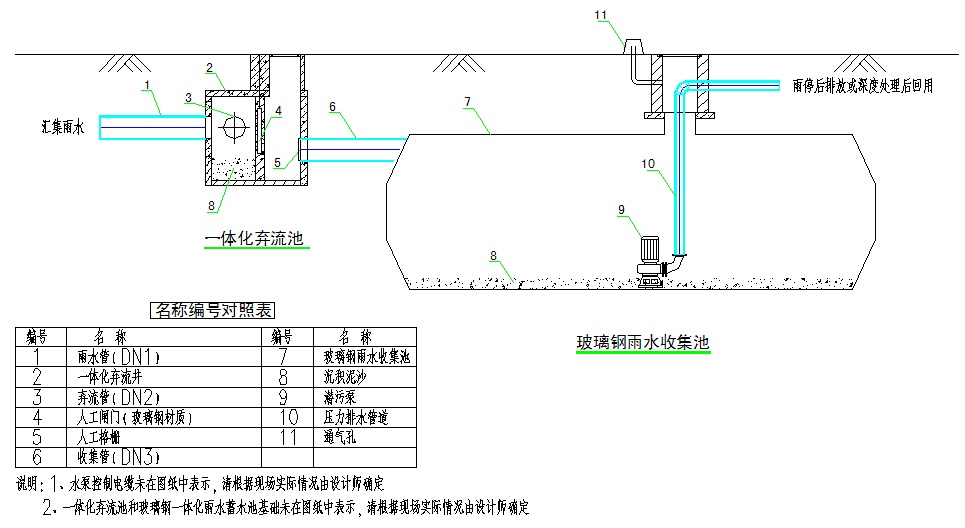

工艺流程图



运行原理
手动式雨水收集系统由一体化弃流池和雨水收集池组成，初期收集的雨水经雨水管网首先进入弃流池，在降雨初期，手动闸门关闭状态，初期雨水经弃流管直接排入市政雨水排水管网内；3-5min后（或初期雨水形成径流），人工开启闸门，雨水进入雨水收集池。
当收集池达到高水位后，雨水通过弃流管道直接溢流进入市政雨水排水管网。
收集来的雨水可雨停后动力排放或者进行深度处理过后回用。
主要改动及优缺点：
   1、电动阀门—手动阀门
   2、雨水感应监控—-人工发现降雨后手动操作。
   3、必须设置于有24小时值班人员的场所
    该系统的优点是设备成本低，运行成本低，但是需要人工手动操作进行初期弃流，容易出错。

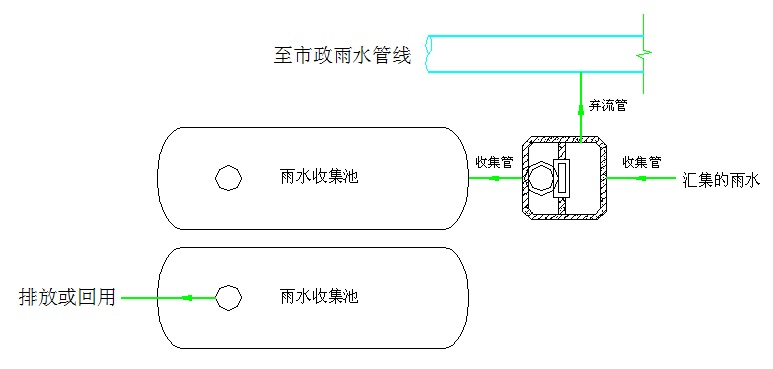

平面布置图
